製品詳細
起源の場所: 中国
ブランド名: Luyoung
証明: CE
モデル番号: TCK600
文書: 製品説明書 PDF
支払いと送料の条件
最小注文数量: 1
価格: USD69999-89999
パッケージの詳細: 防煙用プレイウッド
受渡し時間: 45 営業日
供給の能力: 100セット
ツールの塔: |
12 駅 |
棒直径: |
80 |
基本構成要素: |
のギヤ忍耐 |
最高の回転長さ: |
3000mm |
キーワード: |
傾いたベッドCNCの旋盤機械 |
体重: |
11000 |
スピンドル・モーター・パワー: |
11/15kw |
繰り返し の 精度: |
±0.003mm ±0.01mm |
主要 な 売り物: |
高精度 |
テイルストック・マックス・トラベル: |
2800 |
軸の動き: |
X/Z軸 |
CNC電源: |
三相380V 50HZ |
ツールの塔: |
12 駅 |
棒直径: |
80 |
基本構成要素: |
のギヤ忍耐 |
最高の回転長さ: |
3000mm |
キーワード: |
傾いたベッドCNCの旋盤機械 |
体重: |
11000 |
スピンドル・モーター・パワー: |
11/15kw |
繰り返し の 精度: |
±0.003mm ±0.01mm |
主要 な 売り物: |
高精度 |
テイルストック・マックス・トラベル: |
2800 |
軸の動き: |
X/Z軸 |
CNC電源: |
三相380V 50HZ |
| 仕様 | 値 |
|---|---|
| ベッド上の最大振れ径 | Φ600mm |
| 最大切削径 | Φ320mm |
| 最大切削長 | 3000mm |
| 主軸モーター出力 | 15KW |
| 主軸速度範囲 | 5-3000 rpm |
| X/Z 軸移動量 | 280mm/3000mm |
| X/Z 軸早送り | 18 m/min |
| 位置決め精度 | ±0.003mm/±0.01mm |
| ワーク精度 | IT6-IT7 |
| 表面粗さ | ≤Ra1.6μm (非鉄金属) |
| 機械重量 | 12000kg |
| 電源要件 | 三相 380V 50Hz |

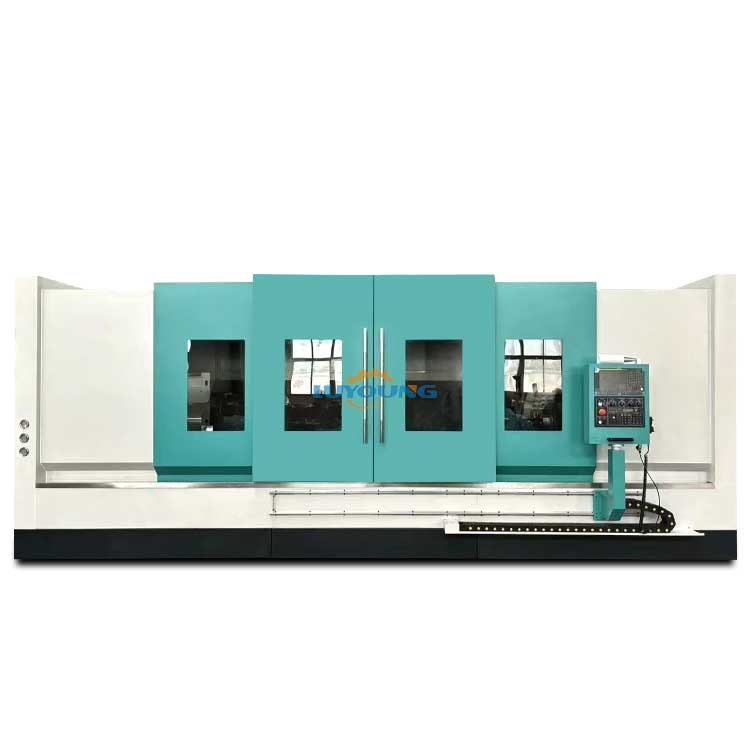

TCK600-3000mm スラントベッド CNC 旋盤は、優れた剛性と耐衝撃性を実現する、コンパクトな骨格プレート構造を備えた高品質の鋳鉄レジンサンド成形ベッドを特徴としています。傾斜ベッド設計は、フラットベッドマシンと比較して優れた曲げモーメント抵抗を提供します。
この機械は、弾性カップリングを介してサーボモーターに直接接続された精密なプリストレッチボールねじと、高剛性リニアガイドレールを採用しています。コンピューター制御の自動潤滑システムは、可動部品の一貫した性能と長寿命を保証します。
この CNC 旋盤は、内/外円、段差、円錐面、球面、溝、さまざまなねじ、および複雑な曲面を加工できます。サーボ主軸とパワーヘッドにより、360 度の任意分割と位置決めが可能になり、側面端面への穴あけ、タッピング、およびフライス加工機能が実現します。
この機械には、自動ローディング/アンローディング用の油圧チャックとテールストックをオプションで装備できます。産業用マニピュレーターと組み合わせると、すべての切削プロセスと自動チップ除去を効率的に完了できます。
IT、精密機器、航空宇宙、軍事用途など、複雑で精密な中小型の回転部品が必要な業界での精密機械加工に最適です。
注: 記載されている主軸速度は、標準構成の範囲を表しています。他のチャックまたは工具構成を使用する場合は、最大許容速度を遵守してください。最大トルクは一定ですが、より大きな直径では達成可能な切削パラメータが減少します - 機械加工パラメータをそれに応じて調整してください。
